产品简介:

GT系列气动执行器型号:GTD双作用、GTE单作用(弹簧复位)
GT系列气动执行器规格:GT40、GT52、GT65、GT80、GT90、GT100、GT100、GT125、
      Gt145、GT160、GT190、GT210、GT255、GT300、GT350
GT系列气动执行器旋转角度:90°
GT系列气动执行器输出扭矩:10-6220Nm(5.Obar双作用式)
一双活塞齿轮齿条传动结构
一接口尺寸符合NAMUR标准
一铝合金缸体表面阳极氧化处理
一可配手动操作机构
一滑动部分采用无油轴承增加使用寿命
一可配各种控制附件
一输出连接符合标准DIN/IS05211、DIN3337

 一、GT型系列气动执行器 概述

GT型系列气动执行器是将压缩空气为动力,通过活塞齿条、齿轮的机械传动,以角行程输出扭距的气动执行器,产品外型小、重量轻、使用寿命长性能高。是目前一种新型的气动执行器产品。分为双作用和单作用(弹簧复位)。适用于角行程控制阀(球阀、蝶阀类)的开关和调节。也可用于其它需要回转的场合。
二、GT型系列气动执行器 特点及参数

基本设计:气动双活塞执行器、型号 GTD=双作用式、型号 GTE=单作用式(有弹簧返回)。
制造特点:超宽面齿条(活塞)小齿轮传动技术、活塞及齿轮和壳体接触面有低磨擦材料制成的滑动轴承衬套、导向。单作用式有保险弹簧座。
采用标准:执行器与阀门连接:四个或八个螺栓孔符合标准 DIN/ISO 5211,轴装配孔符合标准DIN 3337。可供选择的装配轴孔有多种形状尺寸选择 。 执行器与控制阀连接:GTD/GTE100+350 符合标准 NAMUR或VDI/VDE 3845,GTD/GTE040+90 通过转接板连接。
执行器与信号盒连接:符合 VDI/VDE 3845。 零件材料:壳体:铝合金表面阳极化处理。
端盖:铝合金表面喷塑处理。
活塞/齿条:铝合金。
密封O型圈:丁睛橡胶=NBR70。
轴承垫圈/导环:塑料。
环境温度:-20 ~ 90O ℃
回转角度:双作用式=90度,单作用式=90度,标准执行器旋转轴角度从两端可调节 -5 ~ +5 度。
输出扭矩:3 ~ 10000Nm
空气压力:2 ~ 8bar,最大 10bar。
附件:电磁阀、电气定位器、限位开关(有机械式、接近式)、气源处理三联件(有减压器、过滤器、油雾器)、手操机构。

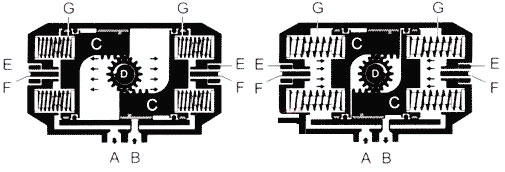

压缩空气从气口(B)进入气缸两活塞(C)之间中腔时,使两活塞分离向气缸两端方向移动,两端气腔的空气通过气口(A)排出,同时使两活塞(C)的齿条同步带动输出轴(D)(齿轮)逆时针方向旋转90度。可以从两端调整微量角度,松动螺母(E)用内六角扳手拧动调节螺栓(F)调整所需角度,锁紧螺母 (E)。反之压缩空气则从气口(A)进入气缸两端气腔时,使两活塞向气缸中间方向移动,中间气腔的空气通过气口(B)排出,同时使两活塞(C)的齿条同步带动输出轴(D)(齿轮)顺时针方向旋转90度。

单作用式(弹簧复位)

压缩空气从气口(B)进入气缸两活塞(C)之间中腔时,使两活塞分离向气缸两端方向移动,迫使两端的弹簧压缩,两端气腔的空气通过气口(A)排出,同时使两活塞(C)的齿条同步带动输出轴(D)(齿轮)逆时针方向旋转90度。在压缩空经过电磁阀换向后,气缸的两活塞在弹簧的弹力下向中间方向移动,中间气腔的空气从气口(B)排出,同时使两活塞(C)的齿条同步带动输出轴(D)(齿轮)顺时针方向旋转90度。可以从两端调整微量角度,松动螺母(E)用内六角扳手拧动调节螺栓(F)调整所需角度,锁紧螺母(E)。

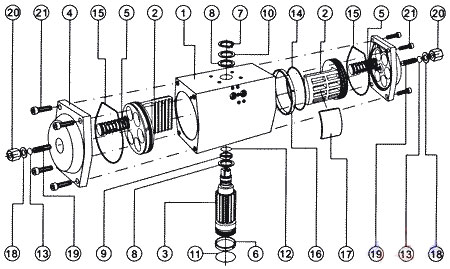

四、GT型系列气动执行器 解剖图及零配件

序号 名称 数量 序号 名称 数量
1 壳体 1 12 轴上O型圈 1
2 活塞 2 13 螺栓密封O型圈 1
3 旋转轴 1 14 活塞O型圈 1
4 端盖 2 15 端盖密封圈 2
5 弹簧/弹簧座 8-12 16 活塞导向环 2
6 下轴承 1 17 活塞轴瓦 2
7 弹性挡圈 1 18 端盖平垫圈 2
8 轴中垫圈 2 19 调节螺栓 2
9 上轴承 1 20 六角螺母 2
10 轴上平垫圈 1 21 内六角螺母 8
11 轴下O型圈 1

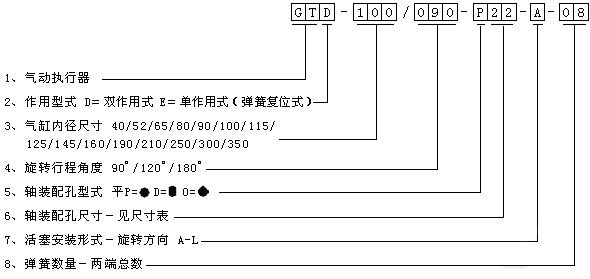

五、GT型系列气动执行器 型号编制说明

GT型系列气动执行器 型号编制说明
