一、ZDLPG电动耐高温调节阀概述
ZDLPW电动耐高温调节阀是为了适应高温的介质管道研发生产的一种电动调节阀型号，普通电动调节阀在用于高于200°介质的时候，高温会经过阀杆传到执行机构导致电动执行器的损坏或使用寿命短的情况。为了适用这些高温的工况，电动高温调节阀在电动执行机构和阀体之间安装了散热片，在用于管道输送高温介质工况时，散热片能隔绝高温传导至电动执行机构，不会因高温传导而造成电动执行机构的损坏。阀体可根据管道输送介质温度选择碳钢、不锈钢材质，密封采用金属硬密封，能保证耐温600°。
电动耐高温调节阀和其他电动调节阀型号一样，可接收控制器发送的4-20Ma等模拟信号，控制阀门开度，以达到调节管道介质参数的目的。适用于各种高温气体或液体的介质管道。
二、ZDLPG电动耐高温调节阀技术参数
|
阀体形式
|
直通铸造球型阀
|
|
公称通径
|
DN20～300mm
|
|
公称压力
|
PN 1.6、2.5、4.0、6.4、10.0 MPa
|
|
法兰标准
|
GB/T9113、 JB/T79、HG20594及其他标准
|
|
连接形式
|
法兰(FF RF RTJ)、焊接(SW
BW)、螺纹(适用于1″以内)
|
|
阀盖形式
|
高温型+250～+450℃、超高温型+250～+560℃
|
|
压盖型式
|
螺栓压紧式
|
|
密封填料
|
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料
|
|
阀体材料
|
铸钢(WCB)、不锈钢(CF8、CF8M、CF3、CF3M)、铬钼钢
|
|
阀芯形式
|
单座、套筒、笼式
|
|
流量特性
|
线性、等百分比
|
|
阀芯材料
|
不锈钢 (304、304L、316、316L)
|
|
执行器型号
|
3810L系列、PSL系列、DKZ系列及进口执行器
|
|
主要技术参数
|
电源电压：220V/50Hz、输入信号：4-20mA或1-5V·DC、输出信号：4-20mA·DC
防护等级：相当IP55、隔爆标志：ExdⅡBT4、手操功能：手柄
环境温度：-25～+70℃、环境湿度：≤95%
|
三、ZDLPG电动耐高温调节阀性能参数
|
项目
|
指标值
|
|
基本误差%
|
配3810L±2.0； 配PSL±1.0
|
|
回差%
|
配381L ±2.0； 配PSL±1.0
|
|
死区%
|
1.0
|
|
始终点偏差%
|
电开
|
始点±2.5
|
终点±2.5
|
|
始点±2.5
|
终点±2.5
|
|
电关
|
始点
|
±2.5
|
|
终点
|
±2.5
|
|
额定行程偏差%
|
≤2.5
|
|
泄露量L/h
|
0.01%×阀额定容量
|
|
可调范围R
|
50：1
|
四、ZDLPG电动耐高温调节阀流量系数及允许压差
|
公称通径 DN
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
阀座直径 dN
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
额定流量系数KV
|
单座
|
11
|
17.6
|
27.5
|
44
|
69
|
110
|
176
|
275
|
440
|
630
|
1000
|
1600
|
|
笼式
|
9
|
15
|
23
|
35
|
59
|
95
|
148
|
236
|
355
|
568
|
885
|
1260
|
|
套筒
|
10
|
16
|
25
|
40
|
63
|
100
|
155
|
250
|
370
|
580
|
900
|
1300
|
|
额定行程
|
16
|
25
|
40
|
60
|
100
|
|
允许压差(MPa)
|
单座
|
3.2
|
3.0
|
2.0
|
1.8
|
1.5
|
1.4
|
1.0
|
0,7
|
0.6
|
0.5
|
0.3
|
0.28
|
|
笼式
|
5.8
|
5.0
|
4.9
|
4.3
|
3.0
|
3.7
|
3.5
|
3.1
|
2.8
|
2,8
|
2.4
|
2.0
|
|
套筒
|
6.4
|
5.2
|
5.2
|
4.6
|
4.6
|
3.7
|
3.7
|
3.5
|
3.1
|
3.1
|
2.6
|
2.2
|

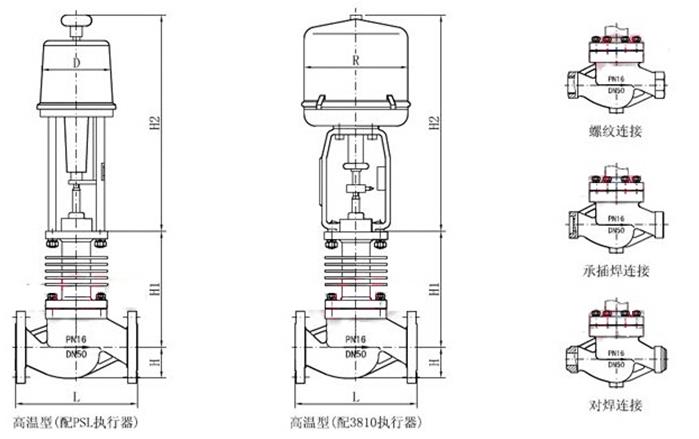

五、ZDLPG电动耐高温调节阀外形连接尺寸
|
公称通径 DN(mm)
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
L
|
PN16/25
|
185
|
200
|
222
|
254
|
276
|
298
|
352
|
410
|
451
|
550
|
640
|
880
|
|
PN40
|
197
|
200
|
235
|
267
|
292
|
317
|
368
|
425
|
473
|
640
|
760
|
910
|
|
PN64
|
200
|
210
|
251
|
286
|
311
|
337
|
394
|
440
|
508
|
670
|
810
|
950
|
|
H
|
PN16/25
|
57.5
|
75
|
75
|
85.5
|
92.5
|
100
|
110
|
142.5
|
158
|
170
|
195
|
230
|
|
PN40
|
57.5
|
75
|
75
|
82.5
|
92.5
|
100
|
117.5
|
150
|
167.5
|
187.5
|
205
|
245
|
|
PN64
|
40
|
85
|
85
|
90
|
102.5
|
107.5
|
125
|
172.5
|
195
|
207.5
|
230
|
260
|
|
H1
|
396
|
428
|
428
|
436
|
415
|
464
|
507
|
690
|
840
|
632
|
725
|
882
|
|
H2
|
PSL
|
465
|
465
|
465
|
465
|
560
|
560
|
560
|
560
|
560
|
788
|
788
|
788
|
|
3810
|
373
|
495
|
495
|
495
|
700
|
700
|
700
|
725
|
725
|
725
|
725
|
725
|
|
D
|
177
|
177
|
177
|
177
|
182
|
182
|
182
|
182
|
182
|
218
|
218
|
218
|
|
R
|
225
|
225
|
225
|
225
|
257
|
257
|
257
|
310
|
310
|
310
|
310
|
310
|
六、ZDLPG电动耐高温调节阀订货须知
若订货前还未选定型号，请向我们提供您的使用参数
1.电动高温调节阀公称通径、额定流量系数KV，
2.电动高温调节阀流体性质（包括公称压力、温度、粘度或酸碱性）
3.电动高温调节阀阀作用形式，
4.电动高温调节阀流量特性，
5.电动高温调节阀阀前、阀后压力，
6.电动高温调节阀阀体、阀芯材料，
7.电动高温调节阀是否带附件，说明附件型号。以便我们的为您正确选型。
|
