1. 概述

多回转阀门电动装置,简称为Z型电装,是阀门实现开启、关闭或调节控制的驱动设备。Z型电装适用于闸阀、截止阀、隔膜阀、柱塞阀、节流阀、水闸门等。可用于明杆阀,也可用于暗杆阀。

本系列电装具有功能全、性能可靠、控制系统先进、体积小、重量轻、使用维护方便等特点。可对阀门实行远控、集控和自动控制。广泛用于电力、冶金、石油、化工、造纸、污水处理等行业。

本产品的性能符合JB/T8528-1997《普通型阀门电动装置技术条件》的规定。隔爆型的性能符合GB3836.1-2000《爆炸性气体环境用电气设备第1部分:通用要求》,GB3836.2-2000《爆炸性气体环境用电气设备第2部分:隔爆型“d”》及JB/T8529-1997《隔爆型阀门电动装置技术条件》的规定。

多回转电动电动装置按防类型分:有普通型、户外型和隔爆型

按控制方式分:有常规型、一体化开关型和一体化调节型

按连接型式分:有转矩型、电站型和推力型。

2. 主要技术参数

基座号

型号规格

公称转矩N·m

公称推力KN

最大阀杆直径mm

最大转圈数



手动

速比

电装输出转速r/min

参考重量Kg



12

18

24

30

36

42

48

60

电机功率

Z5

Z5

50

20

28

60

1:1

-

0.12

0.15

-

-

-

-

-

28

Z1015

Z10

100

40

28

60

1:1

018

0.25

0.25

0.37

0.37

0.55

0.55

0.75

45

Z15

150

0.25

0.37

0.37

0.55

0.55

0.75

1.1

1.1

50

Z2030

Z20

200

100

40

60

1:1

0.25

0.37

0.55

0.75

0.75

1.1

-

-

63

Z30

300

0.37

0.55

0.75

1.1

1.1

-

-

-

65

Z4560

Z45

450

150

48

120

1:1

(20:1)

0.55

1.1

1.1

1.5

1.5

2.2

-

3.0

110

Z60

600

0.75

1.1

1.5

2.2

2.2

3

-

4

120

Z90120

Z90

900

200

60

120

1:1

(25:1)

1.1*

1.5

2.2

3

3

4

4

5.5

139

Z120

1200

1.5*

2.2

3

4

4

5.5

5.5

7.5

142

Z180250

Z180

1800

325

70

150

22.5:1

-

4

5.5

5.5

7.5

-

-

-

264

Z250

2500

-

5.5

7.5

7.5

10

-

-

-

264

Z350500

Z350

3500

700

80

150

20:1

-

7.5

10

11

15

-

-

-

430

Z500

5000

-

10

15

15

22

-

-

-

440

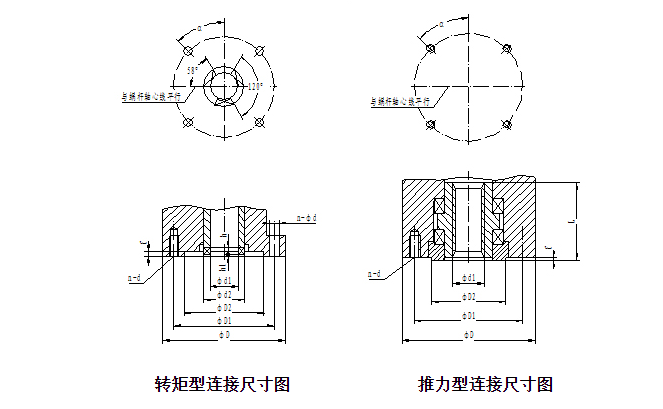

3与阀门连接的结构示意图及尺寸

与阀门连接的结构示意图及尺寸

31转矩型连接尺寸

型号

转矩型JB2920

法兰号

D

D1

D2

(H9)

h1

f

h

d1

d2

d

n

α

Z5/Z1015

2

145

120

90

2

4

8

30

45

M10

4

45°

2I

115

95

75

6

26

39

M8

Z2030

3

185

160

125

10

42

58

M12

3I

145

120

90

8

30

45

M10

Z4560

4

225

195

150

5

12

50

72

φ18

Z90120

5

275

235

180

14

62

82

φ22

5I

230

195

150

12

50

72

φ18

Z180250

7

330

285

220

3

6

16

72

98

φ26

Z350500

8

380

340

280

3

20

83

118

φ22

8

22.5°



3推力型连接尺寸

型号

推力型GB12222

法兰号

D

D1

D2

(f8)

f

d1

max

d

L

n

α

Z5/Z1015

F10

125

102

70

3

T28

M10

40

4

45°

Z2030

F14

175

140

100

4

T36

M16

55

Z4560

F16

210

165

130

5

T44

M20

70

Z90120

F25

300

254

200

T60

M16

90

8

22.5°

Z180250

F30

350

298

230

T70

M20

110

Z350500

F35

415

356

260

T80

M30

150
