1.概述
部分回转阀门电动装置，统称为 Q 型电装。是阀门实现开启、关闭或调节控制的驱动设备，适用于蝶阀、球阀、旋塞阀和风门等做 90°回转的阀门。本系列电动装置可远距离控制，也可现场操作。广泛用于电力、冶金、石油、化工、食品、纺织、
造纸、制药、水厂和污水处理等行业。
本产品的性能符合 JB/T8528-1997《普通型阀门电动装置技术条件》的规定；隔爆型的性能符合GB3836.1-2000《爆炸性气体环境用电气设备第 1 部分：通用要求》，GB3836.2-2000《爆炸性气体环境用电气设备第 2 部分：隔爆型“d”》及 JB/T8529-1997《隔爆型阀门电动装置技术条件》的规定。
部分回转电动装置按结构型式分为 Q 型和 DQ 型。Q 型为一体式结构，DQ 型为叠加式结构（多回转电动装置+二级减速机构）。
按防护类型又可分为户外型和防爆型。
按控制方式又可分为常规型、整体型和整体调节型。

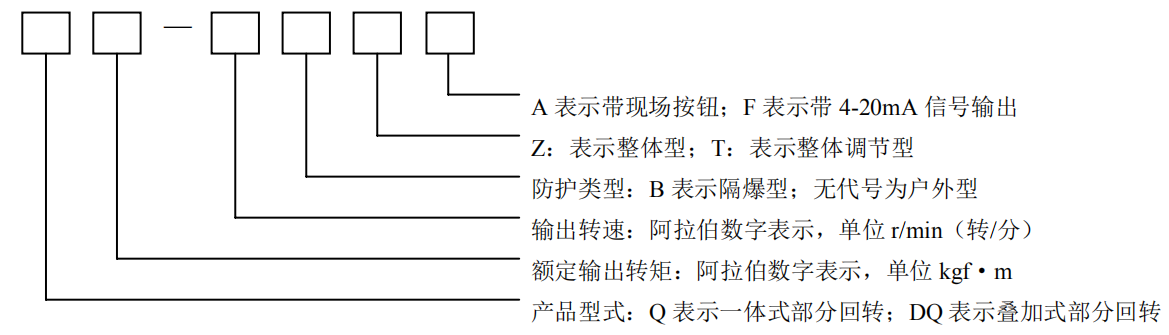

2.型号表示方法
型号示例：
1）Q10-1B 表示一体式部分回转，输出转矩 10kgf·m（100 N·m），输出转速 1 r/min，隔爆型。
2）Q250-0.5T 表示一体式部分回转，输出转矩 250 kgf·m（2500 N·m），输出转速 0.5 r/min，户外整体调节型。
3）DQ8000-0.26Z 叠加式结构，输出转矩 8000kgf·m（80000N·m），输出转速 0.26 r/min，户外整体型。
3.工作环境和主要技术参数
3.1 电源：电机为三相交流，380V（特殊订货 220V 或 660V），50Hz（特殊订货 60Hz）；控制线为 220V，50Hz（特殊订货 60Hz）；远程控制为 24VDC。
3.2 工作环境
3.2.1 环境温度：-20~+60℃（特殊订货-40~+80℃）
3.2.2 相对湿度：≤90%（25℃时）
3.2.3 防护类型
3.2.3.1 户外型：用于无易燃、易爆和无腐蚀性介质的场所；
3.2.3.2 隔爆型：有 dI 和 dIIBT4 两种，dI 适用于煤矿非采掘工作面；dIIBT4 用于工厂，适用于环境为 IIA、IIB 级 T1-T4 组的爆炸性气体混合物。（详见 GB3836.1）
3.2.4 防护等级：IP55（特殊订货 IP67）
3.3 技术参数
3.3.1 一体式部分回转电动装置技术参数见表 1
3.3.2 叠加式部分回转电动装置技术参数见表 2
3 工作环境和主要技术参数
3.1 电源：常规：单相220V、三相380V，远程DC24V （50Hz）
特殊：单相110V、220V 三相415V、660V，（50Hz、60 Hz）
3.2 工作环境：
3.2.1 环境温度：-20~+60℃ (特殊订货-60~+80℃)。
3.2.2 相对湿度：95%（25℃时）。
3.2.3.1户外型用于无易燃/易爆和无腐蚀性介质的场所；
3.2.3.2隔爆型产品有dⅠ和dⅡBT4两种，dⅠ适用于煤矿非采掘工作面；dⅡBT4用于工厂，适用于环境为ⅡA、ⅡB级T1~T4组的爆炸性气体混合物。（详见GB3836.1）
3.2.4 防护等级：户外型和防爆型为IP55 、IP65、IP67。
3.3 工作制：为短时10分钟 (特殊订货15-60分钟) 。
3.4 型号规格和主要性能参数见表1。
表1
型号
规格
|
转矩
(N·m)
|
推力
(KN)
|
最大阀杆
直径(mm)
|
手动
速比
|
输出转速
(r/min)
|
电机功率
(KW)
|
电流
(A)
|
参考重量(Kg)
|
|
DZW5
|
50
|
20
|
28
|
1:1
|
12/36
|
0.12/0.18/0.18
|
0.57/0.83
|
28
|
|
DZW 10
|
100
|
40
|
28
|
1:1
|
18/36
|
0.25/0.37
|
1.03/1.38
|
45
|
|
DZW 15
|
150
|
40
|
28
|
1:1
|
18/36
|
0.37/0.55
|
1.38/2.2
|
46
|
|
DZW 20
|
200
|
100
|
40
|
1:1
|
18/36
|
0.37/0.75
|
1.38/2.62
|
56
|
|
DZW 30
|
300
|
100
|
40
|
1:1
|
18/36
|
0.55/1.1
|
2.2/4
|
58
|
|
DZW 45
|
450
|
150
|
48
|
1:1/20:1
或20:1
|
24/36
|
1.1/1.5
|
4/4.12
|
110
|
|
DZW 60
|
600
|
150
|
48
|
1:1/20:1
或20:1
|
24/36
|
1.5/2.2
|
4.12/5.25
|
112
|
|
DZW 90
|
900
|
200
|
60
|
1:1/25:1
或25:1
|
24/36
|
2.2/3
|
5.25/7.9
|
140
|
|
DZW 120
|
1200
|
200
|
60
|
1:1/25:1
或25:1
|
24/36
|
3/4
|
7.9/8.87
|
142
|
|
DZW 180
|
1800
|
325
|
70
|
22.5:1
|
18/36
|
4/7.5
|
8.87/15.6
|
250
|
|
DZW 250
|
2500
|
325
|
70
|
22.5:1
|
18/36
|
5.5/10
|
12.05/20.5
|
255
|
|
DZW 350
|
3500
|
700
|
80
|
20:1
|
18/24
|
7.5/10
|
15.6/20.5
|
330
|
|
DZW 500
|
5000
|
700
|
80
|
20:1
|
18/24
|
10/15
|
20.5/26.6
|
350
|
注：如用户需要，本厂可提供其它的转速:12/18/24/30/36/42/48/60( r/min)
常规按三排计数器供货,如转圈数大定货时注明,可按四排计数器供货。
4. 外形及连接尺寸
4.1 外形和外形尺寸(见图1和表2)
表2 外形尺寸
型号
|
H
|
H1
|
L1
|
L2
|
L3
|
F
|
F1
|
F2
|
F3
|
F4
|
ΦD
|
|
Z5
|
271
|
96
|
158
|
226
|
249
|
158
|
259
|
-
|
310
|
-
|
316
|
|
Z10/Z15
|
282
|
113
|
150
|
238
|
287
|
150
|
236
|
313
|
332
|
354
|
300
|
|
Z20/Z30
|
316
|
130
|
200
|
238
|
295
|
200
|
255
|
317
|
349
|
374
|
400
|
|
Z45/Z60
|
415
|
195
|
277
|
277
|
394
|
230
|
275
|
391
|
369
|
394
|
460
|
|
Z90/Z120
|
453
|
195
|
281
|
281
|
412
|
278
|
310
|
426
|
404
|
429
|
556
|
|
Z180/Z250
|
585
|
250
|
320
|
320
|
474
|
295
|
360
|
476
|
455
|
476
|
320
|
|
Z350/Z500
|
717
|
280
|
399
|
399
|
1076
|
433
|
417
|
442
|
417
|
542
|
565
|
注：1) L1为户外型/隔爆型 L2为整体型/隔爆整体型。 图1 外形图
2) F1为户外型 F2为隔爆型 F3为整体型 F4为隔爆整体型/隔爆整体调节型。

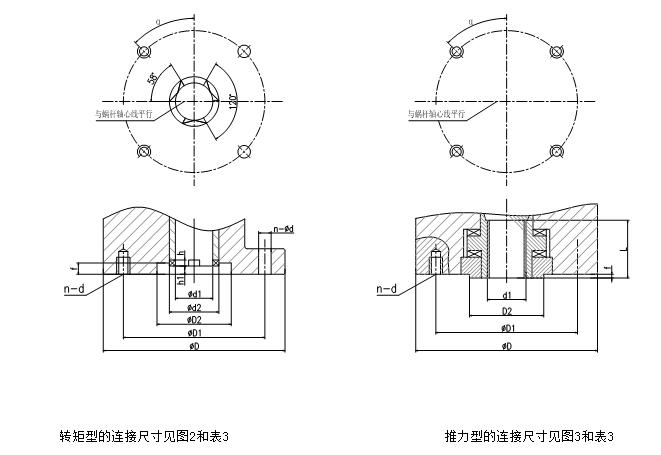

4.2与阀门连接的结构示意图及尺寸
表3 连接尺寸
型号
|
转矩型JB2920
|
推力型GB12222
|
|
法兰号
|
D
|
D1
|
D2
(H9)
|
h1
|
f
|
h
|
d1
|
d2
|
d
|
n
|
α
|
法兰号
|
D
|
D1
|
D2
(F8)
|
f
|
d1
max
|
d
|
L
|
n
|
α
|
|
DZW5/
10/15
|
2
|
145
|
120
|
90
|
2
|
4
|
8
|
30
|
45
|
M10
|
4
|
45°
|
F10
|
125
|
102
|
70
|
3
|
T28
|
M10
|
40
|
4
|
45°
|
|
2I
|
115
|
95
|
75
|
6
|
26
|
39
|
M8
|
|
DZW 20/30
|
3
|
185
|
160
|
125
|
10
|
42
|
58
|
M12
|
F14
|
175
|
140
|
100
|
4
|
T36
|
M16
|
55
|
|
3I
|
145
|
120
|
90
|
8
|
30
|
45
|
M10
|
|
DZW 45/60
|
4
|
225
|
195
|
150
|
5
|
12
|
50
|
72
|
φ18
|
F16
|
210
|
165
|
130
|
5
|
T44
|
M20
|
70
|
|
DZW 90/120
|
5
|
275
|
235
|
180
|
14
|
62
|
82
|
φ22
|
F25
|
300
|
254
|
200
|
T60
|
M16
|
90
|
8
|
22.5°
|
|
5I
|
230
|
195
|
150
|
12
|
50
|
72
|
φ18
|
|
DZW 180/250
|
7
|
330
|
285
|
220
|
3
|
6
|
16
|
72
|
98
|
φ26
|
F30
|
350
|
298
|
230
|
T70
|
M20
|
110
|
|
DZW 350/500
|
8
|
380
|
340
|
280
|
3
|
6
|
20
|
83
|
118
|
φ22
|
8
|
22.5°
|
F35
|
415
|
356
|
260
|
T80
|
M30
|
150
|
5. 结构

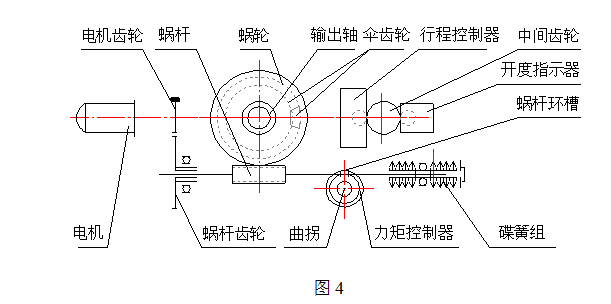

DZW型电动执行机构由电动机、减速器、力矩控制器、行程控制器、开度指示器、手—电动切换机构、手轮及电气部分组成。普通型为平面密封；户外型采用了圆止口和O型圈密封；隔爆型与户外型的密封结构相同，并增加了隔爆面结构，采用了隔爆型接线盒和YBDF系列户外、防腐、隔爆型电动阀门用三相电动机。其传动原理如图4所示。
5.1电动机：户外型采用YDF型，隔爆型采用YBDF型阀门专用三相异步电动机。
5.2减速器：由一对直齿轮和蜗轮副组成。电动机的动力经减速器传递给输出轴。
5.3力矩控制器：

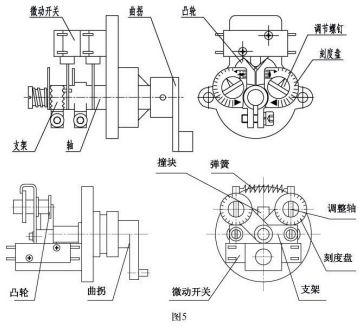

力矩控制器分户外型系列和隔爆型系列，其结构见图5。
5.3.1户外型系列：当输出轴上受到一定转矩后，蜗杆除旋转外还产生轴向位移，带动曲拐、曲拐动作时带动轴和凸轮压迫微动开关、切断电机电源、使电机停转，从而实现对电动执行机构输出转矩的控制、达到保护电动阀门的目的。
5.3.2隔爆型系列: 当输出轴上受到一定转矩后，蜗杆除旋转外还产生轴向位移，带动曲拐、使撞块产生角位移，从而压迫凸轮，使支架上抬。当输出轴上的转矩增大到整定转矩时，则至微动开关动作，切断电机电源，使电机停转，从而实现对电动执行机构输出转矩的控制，达到保护电动阀门的目的。
户外型

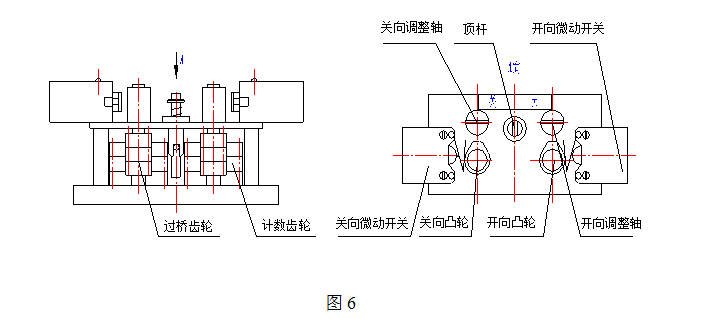

5.4行程控制器：
采用十进制计数器原理，控制精度高。为全系列通用部件，其结构见图6。其工作原理为：由减速箱内的一对大小伞齿轮带动主动小齿轮（Z=8），再带动行程控制器工作。如果行程控制器按阀门开、关的位置已调整好，当控制器随输出轴转动到预先调整好的位置（圈数）时，则凸轮将转动90°，迫使微动开关动作，切断电机电源，使电机停转，从而实现对电动执行机构行程（转圈数）的控制。

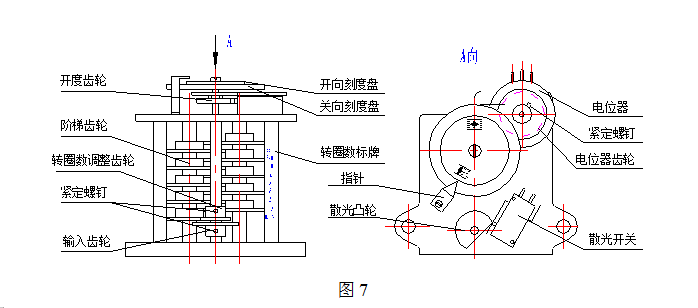

5.5开度指示器：
为全系列通用部件，其结构见图7。输入齿轮由计数器个位齿轮带动，经减速后，指示盘随阀门的开关过程同时转动，以指示阀门的开启或关闭。电位器的轴和指示盘同步转动，供远传开度指示用，移动转圈数调整齿轮可以改变转圈数。开度指示器内设一微动开关和凸轮，当电动执行机构运转时，旋转凸轮周期性地使微动开关动作，其频率为输出轴转动一圈动作一次或二次，可供闪光信号等使用。

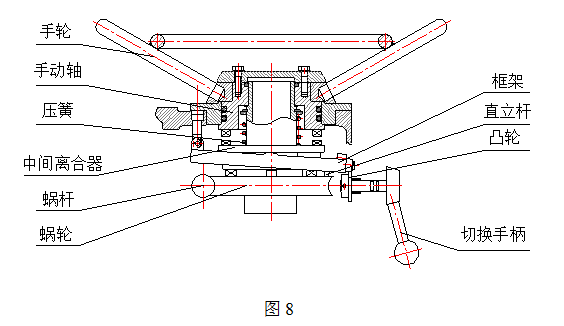

5.6手—电动切换机构：
为半自动切换，其结构见图8。它由手柄、凸轮、框架、直立杆、中间离合器、压簧等组成。用手轮操作时，先把切换手柄向手动方向推动，凸轮随手柄轴一起转动，使支撑在凸轮面上的框架抬起，同时使支撑在框架上可在输出轴上作轴向移动的中间离合器也抬高，并压迫压簧。当手柄推到一定位置时，中间离合器即脱离蜗轮而与手轮啮合，则可使手轮上的作用力通过中间离合器传到输出轴上即成为手动状态。当框架抬高到一定高度时，安装在框架上的直立杆在扭簧作用下直立于蜗轮端面，支撑住框架使中间离合器不致下落，手柄推到手动位置时即可放开，用手轮操作。当电机带动蜗轮转动时，直立杆即倒下，在压簧作用下中间离合器迅速向蜗轮方向移动，并与蜗轮啮合，同时与手轮脱开，则成为电动状态。（如手动切换、切不到手动位置时，请边切换手柄，边转动手轮）
5.7整体型和整体调节型：
整体型电动执行机构是在常规普通电动执行机构的基础上派生而成，电气元件安装在一块可翻转的板上，以便对力矩控制器、行程控制器、开度指示器进行调整。按钮盒上有三个按钮，中间为现场/远控转换按钮，其左边为现场关阀按钮，右边为现场开阀按钮，盖上按钮盒盖为远方控制，打开盖子为现场操作。

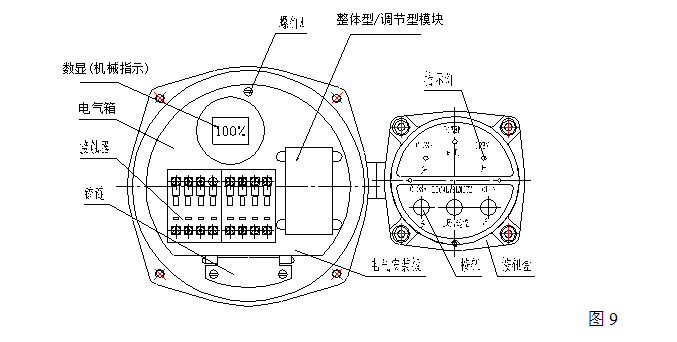

电气控制部分结构见图9。
5.8电气控制原理图

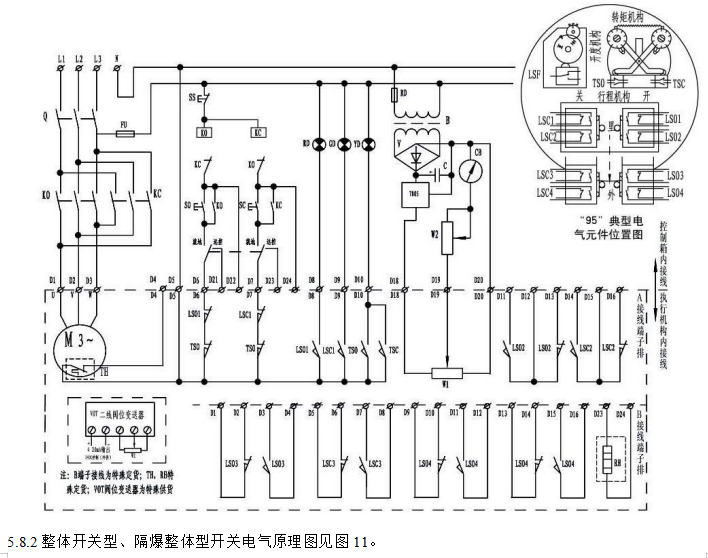

5.8.1户外型、隔爆型电气控制原理见图10
|
