1．概述
QT系列为小型部分回转阀门电动装置，适用于球阀、蝶阀、旋塞阀和风门等做90°回转的阀门，用于阀门的开启、关闭或调节控制，可远距离控制，也可现场操作。广泛应用于空调、消防、灌溉、水处理、化工、食品、电除尘、电力系统脱硫脱氮及城市地铁等领域。
QT（即MQ）系列小型部分回转阀门电动装置分为：户外型、隔爆型、整体型、整体调节型、隔爆整体型、隔爆整体调节型。
本产品的性能符合JB/T8528-1997《普通型阀门电动装置技术条件》的规定；隔爆型的性能符合GB3836.1-2000《爆炸性气体环境用电气设备第1部分：通用要求》，GB3836.2-2000《爆炸性气体环境用电气设备第2部分：隔爆型“d”》及JB/T8529-1997《隔爆型阀门电动装置技术条件》的规定。
该系列产品具有下列特点：
1)体积小，重量轻，功能全，安全可靠,造型美观；
2)机壳：普通型采用静电粉末涂层铝合金，隔爆型采用铸铁。密封面采用橡胶圈密封，防护性能达IP65（特殊订货IP67）；
3)采用高起动转矩电动机，以满足阀门开启时需要高起动转矩的特点；
4)装有机械式阀位指示器，可清晰地连续指示阀位；
5)无手-电动切换装置，手动操作简单方便；
6)传动系统由优质合金钢制造，具有自锁功能，可防止阀门倒转；
7)有多种附件可供用户选用，如空间加热器、远程电位器、附加行程开关、现场控制盒（现场/远方，开/关）等；
8)有不同的连接尺寸和多种输出转速，适应性强。

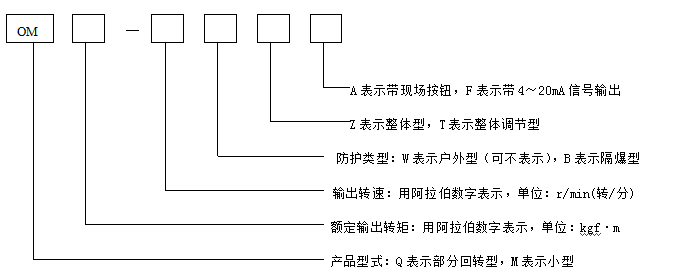

2．型号表示方法
3．工作环境和主要技术数据
3.1 电源：电机有单相和三相两种，单相为220V、50HZ（特殊订货110V、127V、60HZ）
三相为380V、50HZ（特殊订货60HZ）
3.2 工作环境
3.2.1 环境温度：-20～+60℃（特殊订货-45～+80℃）
3.2.2 相对湿度：30～95%
3.2.3 周围介质：户外型用于无易燃、易爆和无腐蚀性介质的场所；隔爆型产品有dⅠ和dⅡBT4两种，dⅠ适用于煤矿非采掘工作面；dⅡBT4用于工厂，适用于环境为ⅡA、ⅡB级T1-T4组的爆炸性气体混合物。（详见GB3836.1）
3.2.4 防护等级：IP65（特殊订货IP67）
3.3 工作制：额定连续使用时间通常为10分钟，使用频率以每隔5分钟开关一次为限（如连续使用需特殊订货）

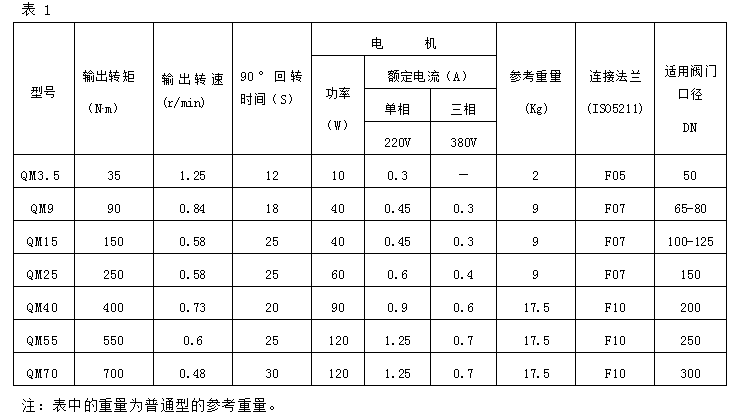

3.4 型号规格和主要性能参数见表1
4.结构
QM系列部分回转阀门电动装置由电动机、减速器、行程控制器、力矩控制器、开度指示器、手轮、机械限位机构等组成。隔爆型是在户外型的基础上增加了隔爆面。
4.1电动机：为高起动转矩交流电动机，以满足阀门开启时需要高启动转矩的特点；
4.2减速器：除QM3.5为多级正齿轮减速外，一般为二段减速。第一段为二级齿轮减速，以易于改变输出转速，满足不同的速度要求；第二段为少齿差行星减速。具有自锁功能，且能保持阀位不变。
4.3手-电动切换机构：不需要手-电动切换机构，手动直接操作，简单、方便、可靠。
4.4手动操作
除QM3.5使用扳手操作外，其它机型均用手轮操作，电动时手轮不跟转，安全可靠。
5.外形及连接尺寸

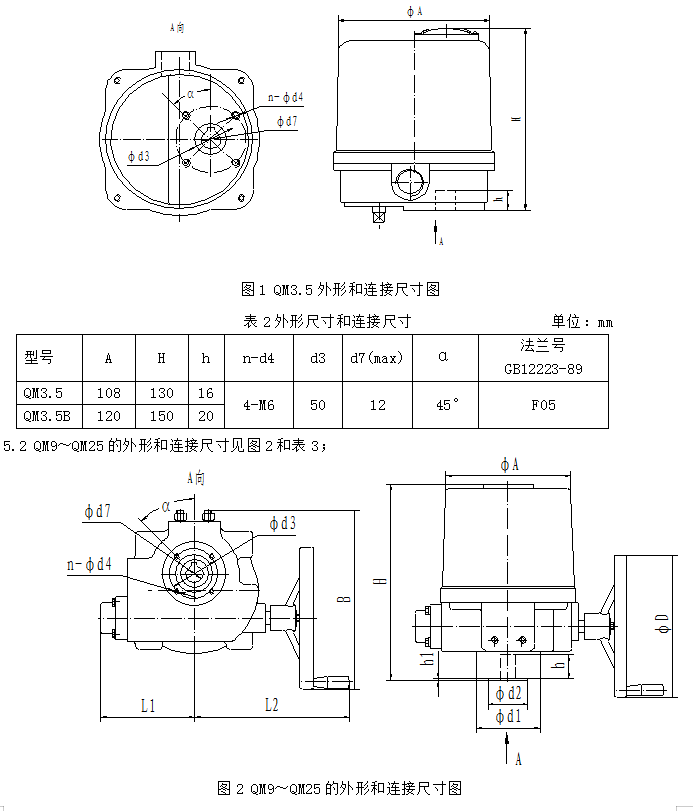

5.1 QM3.5的外形和连接尺寸见图1和表2

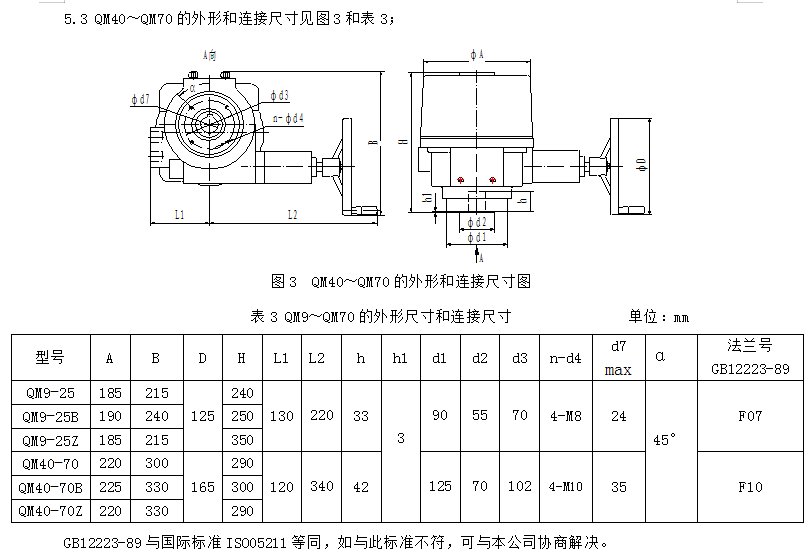

5.3 QM40～QM70的外形和连接尺寸见图3和表3；
使用说明及注意事项
8.1配电或检修时，请先切断电源，以免发生危险；
8.2配完线后请将导线入口及箱盖紧固锁紧，以防雨水和灰尘进入机体内；
8.3手动操作时，面向手轮，顺时针旋转关阀，逆时针旋转开阀；
8.4更换电动执行机构或阀门时，必须重新调整行程开关和开度指示机构。
|
