产品展示 您的位置:网站首页 > 产品展示 > 气动阀门 > D671X气动软密封蝶阀
产品简介:

气动软密封对夹式蝶阀D671X 概述:

上海昱威阀门专业研发、生产气动软密封蝶阀双偏心法兰式蝶阀结构紧凑,90°回转开关轻松,具有越关越紧的密封功能、密封可靠,使用寿命长,被广泛用于水厂、电厂、钢厂、造纸、化工、饮食等系统供排水中,作为调节和截止使用。

气动软密封对夹式蝶阀D671X 特点:

1、本阀采用双偏心结构,具有越关越紧的密封功能,密封性能可靠。
2、密封副材料选用不锈钢和丁腈耐油橡胶配对,使用寿命长。
3、橡胶密封圈即可位于阀体上,也可以位于蝶板上,可适用不同特点的介质,供用户选择。
4、蝶板采用框架结构,强度高,过流面积大,流阻小。
5、整体烤漆、能有效地防止锈蚀且只要更换密封阀座密封材料,就可使用于不同介质。
6、本阀具有双向密封功能,安装时不受介质流向的控制,也不受空间位置的影响,可在任何方向安装。
7、本阀结构独特,操作灵活,省力,方便。

气动软密封对夹式蝶阀D671X 执行装置:

D671X气动对夹式蝶阀采用新型系列GT型气动执行器,有双作用式和单作用式(弹簧复位),齿轮传动,安全可靠;大口径阀门采用系列AW型气动执行器拔叉式传动,结构合理,输出扭矩大。
1、切断型附件:单电控电磁阀、双电控电磁阀、限位开关回讯器
2、调节型附件:电气定位器、气动定位器、电气转换器
3、气源处理附件:空气过滤调压阀、气源处理三联件

4、采用电-气阀门定位器,以电信号和压缩空气为动力,接受控制系统输入的0-10mA DC或4-20mA DC电流信号,由调节器将压缩空气,转换成气源压力信号输入输出,改变阀板的旋转角度(0-90°任意角度),具有较好的调节控制流量等参数

5、采用电磁转向阀、阀位回讯器,以AC220V或DC24V电源电压及压缩空气作动力,实现对流体介质快速二位切断控制。气动执行机构采用活塞式气缸和曲臂转换结构,输出力矩大、体积精小,全密封防水设计IP防护等级高等特点

6、气缸体采用镜面气缸,无油润滑,磨擦系数小、耐腐蚀、具有超强的耐用性及可靠性。所有传动轴承均采用边界自润滑轴承无油润滑,确保传动轴不摩损。

气动软密封对夹式蝶阀D671X 标准参数表:

公称通径

50mm~1200mm

法兰标准

ISO7005-2 1988

最大工作压力

1.6MPa、2.5Mpa

壳体试验压力

1.5 倍工作压力

密封试验压力

1.1 倍工作压力

工作温度范围

NBR 阀座 -10oC~80 o C 、 EPDM 阀座 -20oC~120oC

允许长期使用温度

NBR 阀座 0oC~60 o C 、 ,EPDM 阀座 0oC~100oC

材料

( 见《可选材料表》部分 )

结构尺寸

ISO5752-88

驱动型式

手柄

50mm~300mm

蜗轮

50mm~1200mm

气动

50mm~1200mm

电动

50mm~1200mm

表面处理

环氧聚酯涂料 、 尼龙 11 、 烤漆


项目名称

采用标准

可选标准

设计制造验收

GB/T12238-1989

ISO/DIN10631-91

阀门结构长度

GB/T12221-1989

ISO5752-88

阀门法兰连接

GB9113-1988

ISO7005. 2

阀门检验

GB/T13927-1992

ISO/DIN5208-87

阀门标志

GB12220-1989

ISO5209-87

驱动装置连接

GB12223-1989

ISO/DIN5211-89

阀门供货要求

GB/T12252

————


气动软密封对夹式蝶阀D671X 零件材料:
零件名称
材料
阀体
灰铸铁、球墨铸铁、铸钢、不锈钢及特殊材料
蝶板
球墨铸铁、铸钢、不锈钢及合金钢
阀轴
2Cr13、不锈钢
密封圈
丁腈耐油橡胶、聚四氟乙烯
填料
O型圈、柔性石墨

气动软密封对夹式蝶阀D671X 密封副适用介质、温度推荐表:

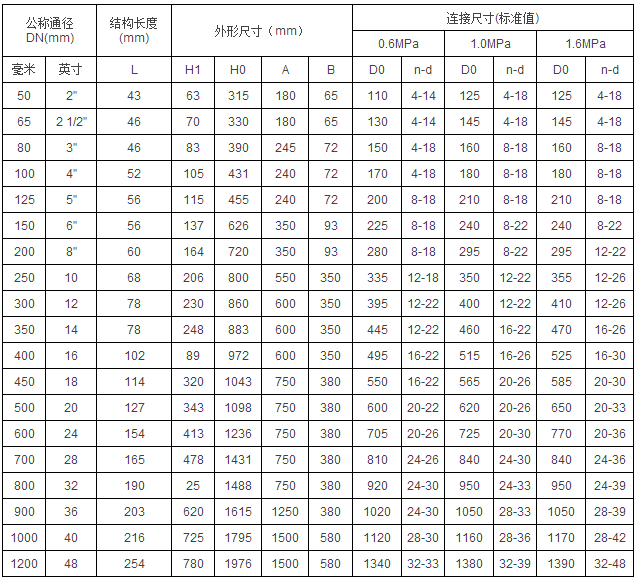

对夹式蝶阀D671X 连接尺寸表
