一、概述
气动V型球阀是一种直角回转式调节阀，它由GT系列气动活塞式执行机构（单、双作用）和V形球阀二部分组成。与电磁阀和电气阀门定位器配套使用，输入 4~20ma DC信号及0.5~0.7Mpa气源即可控制运转，实现对压力、流量、温度、液位等参数的调节。它是以压缩空气为动力，阀杆带动阀芯在阀体内转动90°，可以实现全开-全闭的动作。该产品按其密封性能分为金属密封与软密封。由于气动V型调节球阀为直角回转结构，当阀芯相对于阀座旋转时具有较强的剪切作用，尤其适用于带有纤维和微小颗粒介质的调节控制。同时还具有结构紧凑、体积精小、运行可靠、密封性好、维修容易、安装方便、适应性强等特点。可广泛应用于石油，化工、轻工、电力、制药、造纸、冶金等工业自动控制系统中，作远距离集中控制或就地控制。
二、特 点
1、由于V型球阀流路简单、流阻较小，因而流通能力较大。
2、V型球阀阀芯上具有近似等百分比流量特性的V型和具有近似线性流量特性的U型两种缺口形式，因而无须通过定位器调整，即能实现不同流量特性的流量控制。
3、可调比可达到300∶1远大于直通单、双座调节阀。
4、具有较高的密封等级：软密封结构的泄漏等级为GB/T4213 VI级； 硬密封结构的泄漏等级为GB/T4213 IV级。
5、正、反作用方式变换较为方便，只需将阀芯初始位置旋转90O，即能实现作用方式的转换。
6、结构简单、维护方便。体积较小、易于安装。
三、结构原理
1、 结构
气动V型球阀由气动活塞式执行机构和V形球阀二部分组成。
气动活塞式执行机构以分为单作用和双作用二种。密封形式为软密封和硬密封二种。
2、 执行机构结构与动作原理 （详见GT系列气动执行器说明书）
四、主要技术数据
1、阀体
公称通径：25~400mm （可制最小额定流量系数CV值：1.5）
公称压力：PN1.6，2.5, 4.0，6.4Mpa。
连接形式：对夹式（管道法兰）：JB78-59 JB79-59 法兰式：JB79-59
主要材质：304、316、316L、ZG251 ZG1Cr18Ni9Ti,ZG1Cr18Ni12mo2Ti,衬四氟乙烯CF8，CF8m
温度范围：常温-20℃~180℃，中温-40℃~350℃
填料：V型聚四氟乙烯填料，柔性石墨。
2、阀内组件
阀芯型式： O型阀芯。
流量特性： 快开特性。
材料： Icr18Ni9TI 0017Ni12Mo2Ti。
阀座材料：聚四氟乙烯（PTFE），特制PPL，金属阀座。
可调比：350：1
3、执行机构
气缸型式： 单缸式或双缸式。 气缸工作压力：0.4～0.7Mpa。
气缸开关时间：双作用式1～5秒 气缸空气耗量：1～131L(HES)
电磁阀电源： 220V AC，24V AC，24V DC
行 程： 01～90O
环境温度：—20℃～90℃（特殊需要：—40℃～150℃）
性 能： （带定位器）
基本误差： 2% 回 差：2% 死 区： 0.6%
泄漏量： 软密封：GB / T4213 VI级；硬密封：GB / T4213 IV级
密封型式：可动不锈钢硬密封座
附件选用：进口、国产电—气阀门定位器
4、流量系数 Kv
|
公称通径 DN
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
额定流量系数Kv
|
25
|
40
|
63
|
100
|
160
|
250
|
350
|
680
|
990
|
1600
|
2500
|
4000
|
|
允许压差 △P
|
小于公称压力
|

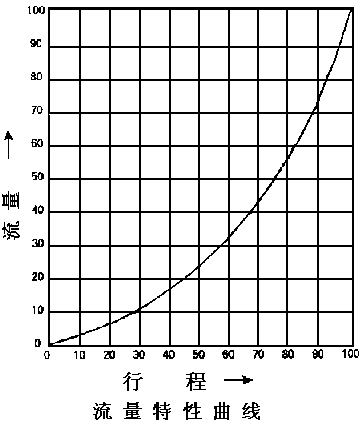

5、固有流量特性：

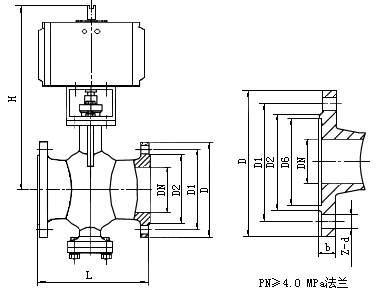

五、外形及连接尺寸
|
公称
压力
（MPa）
|
公称
通径
（mm）
|
尺 寸 (mm)
|
|
L
|
对夹式
|
法兰式
|
H
|
|
D
|
D
|
D1
|
D2
|
D6
|
b
|
Z-d
|
|
1.6
|
25
|
102
|
64
|
115
|
85
|
65
|
|
14
|
4-14
|
233
|
|
32
|
114
|
82
|
145/150
|
110
|
85/84
|
|
16
|
4-18
|
280
|
|
40
|
114
|
82
|
145/150
|
110
|
85/84
|
|
16
|
4-18
|
280
|
|
50
|
124
|
100
|
160/165
|
125
|
100/99
|
|
16
|
4-18
|
362
|
|
65
|
143
|
118
|
180/185
|
145
|
120/118
|
|
18
|
4-18
|
377
|
|
80
|
165
|
130
|
195/200
|
160
|
135/132
|
|
20
|
8-18
|
410
|
|
100
|
194
|
155
|
215/220
|
180
|
155/156
|
|
20
|
8-18
|
423
|
|
125
|
213
|
185
|
245/250
|
210
|
185/184
|
|
22
|
8-18
|
436
|
|
150
|
229
|
216
|
280/285
|
240
|
210/211
|
|
24
|
8-23
|
653
|
|
200
|
243
|
264
|
335/340
|
295
|
265/266
|
|
26
|
12-23
|
703
|
|
250
|
297
|
328
|
405
|
355
|
320/319
|
|
30
|
12-25
|
787
|
|
300
|
338
|
373
|
460
|
410
|
375/370
|
|
30
|
12-25
|
827
|
|
2.5
|
25
|
102
|
64
|
115
|
85
|
65
|
|
16
|
4-14
|
233
|
|
32
|
114
|
82
|
145/150
|
110
|
85/84
|
|
18
|
4-18
|
280
|
|
40
|
114
|
82
|
145/150
|
110
|
85/84
|
|
18
|
4-18
|
280
|
|
50
|
124
|
100
|
160/165
|
125
|
100/99
|
|
20
|
4-18
|
362
|
|
65
|
143
|
118
|
180/185
|
145
|
120/118
|
|
22
|
8-18
|
377
|
|
80
|
165
|
130
|
195/200
|
160
|
135/132
|
|
22
|
8-18
|
410
|
|
100
|
194
|
155
|
230/235
|
190
|
160/156
|
|
24
|
8-23
|
423
|
|
125
|
213
|
185
|
270
|
220
|
188/184
|
|
28
|
8-25
|
436
|
|
150
|
229
|
216
|
300
|
250
|
218/211
|
|
30
|
8-25
|
653
|
|
200
|
243
|
264
|
360
|
310
|
278/274
|
|
34
|
12-25
|
703
|
|
250
|
297
|
328
|
425
|
370
|
332/330
|
|
36
|
12-30
|
787
|
|
300
|
338
|
373
|
485
|
430
|
390/389
|
|
40
|
16 -30
|
827
|
|
公称
压力
（MPa）
|
公称
通径
（mm）
|
尺 寸 (mm)
|
|
L
|
对夹式
|
法兰式
|
H
|
|
D
|
D
|
D1
|
D2
|
D6
|
b
|
Z-d
|
|
2.5
|
25
|
102
|
68
|
115
|
85
|
65
|
58
|
16
|
4-14
|
262
|
|
32
|
114
|
88
|
145/150
|
110
|
85/84
|
76
|
18
|
4-18
|
280
|
|
40
|
114
|
88
|
145/150
|
110
|
85/84
|
76
|
18
|
4-18
|
280
|
|
50
|
124
|
102
|
160/165
|
125
|
100/99
|
88
|
20
|
4-18
|
362
|
|
65
|
143
|
122
|
180/185
|
145
|
120/118
|
110
|
22
|
8-18
|
400
|
|
80
|
165
|
138
|
195/200
|
160
|
135/132
|
121
|
22
|
8-18
|
603
|
|
100
|
194
|
162
|
230/235
|
190
|
160/156
|
150
|
24
|
8-23
|
616
|
|
125
|
213
|
188
|
270
|
220
|
188/184
|
176
|
28
|
8-25
|
643
|
|
150
|
229
|
218
|
300
|
250
|
218/211
|
204
|
30
|
8-25
|
685
|
|
200
|
243
|
285
|
375
|
320
|
282/284
|
260
|
38
|
12-30
|
747
|
|
250
|
297
|
345
|
445/450
|
385
|
345
|
313
|
42
|
12-34
|
933
|
|
300
|
338
|
410
|
510/515
|
450
|
408/409
|
364
|
46
|
16-34
|
980
|
|
6.4
|
25
|
102
|
68
|
135/140
|
100
|
78
|
58
|
22
|
4-18
|
262
|
|
32
|
114
|
88
|
165/170
|
125
|
95
|
76
|
24
|
4-23
|
280
|
|
40
|
114
|
88
|
165/170
|
125
|
95
|
76
|
24
|
4-23
|
280
|
|
50
|
124
|
102
|
175/180
|
135
|
105
|
88
|
26
|
4-23
|
362
|
|
65
|
143
|
122
|
200/205
|
160
|
130
|
110
|
28
|
8-23
|
400
|
|
80
|
165
|
138
|
210/215
|
170
|
140
|
121
|
30
|
8-23
|
603
|
|
100
|
194
|
162
|
250
|
200
|
168
|
150
|
32
|
8-25
|
616
|
|
125
|
213
|
188
|
295
|
240
|
202
|
176
|
36
|
8-30
|
643
|
|
150
|
229
|
218
|
340/345
|
280
|
240
|
204
|
38
|
8 -34
|
685
|
|
200
|
243
|
285
|
405
|
345
|
300
|
260
|
44
|
12 -34
|
747
|
|
250
|
297
|
345
|
470
|
400
|
352
|
313
|
48
|
12 -41
|
933
|
|
300
|
338
|
410
|
530
|
460
|
412
|
364
|
54
|
16 -41
|
980
|
六、安装使用注意事项
1、气动V型球阀时，应使介质的流向为开方向。
2、V型球阀旁应设有旁通管路，以便在不影响生产的情况下对阀门进行检修和更换。
3、开、气关方式调整时，只需将执行机构拆下，然后将阀芯连同阀杆位置旋转900，再将执行机构装上，即能实现作用方式的转换。
七、订货需知
1.产品型号与名称
2.公称通径DN（mm）
3.公称压力
4.流量特性
5.阀体材质
6.额定流量系数
7.介质种类和温度范围
8.阀前后压力
9.气源压力及控制方式
10.其它特殊要求
11.建议用户安装空气过滤器和减压阀
|
