一、概述
气动刀型闸阀其闸板具有剪切功能，可刮除密封面上的粘着物，自动清除杂物，不锈钢闸板可防止腐蚀引起的密封泄漏。具有结构简单紧凑、设计合理、轻型节材,密封可靠、操作轻便灵活、体积小、通道流畅、流阻小、重量轻、易安装、易拆卸等优点，可在工作压力1.0MPa-1.6MPa，使用温度-29-538℃情况下正常工作。
刀闸阀适用于矿山电厂的选煤、排灰、排渣、城市的污水处理、食品、卫生、医药等专业管道系统。
二、特点
1、可提升的闸板密封面，可刮除密封面的的粘着物，自动清除杂物。
2、不锈钢闸板可防止腐蚀引起的密封泄漏。
3、整体的不锈钢材质，可防止腐蚀破坏。
4、短结构长度，可节省原料、安装空间，也有效支持管道强度。
5、科学的上密封填料函设计，使上密封安全有效，经久耐用。
6、三角形的支架节省原材料，保证需要的力学性能。
7 阀体上的导向块使闸板正确运动；挤压块保证闸板有效密封。
8、阀体加强筋设计提高阀体强度。
9、不锈钢阀杆经久耐用，双头螺使用启闭更为迅速。
10、可任意选用驱动机构。
11、V型闸板可作为调节阀使用。
三、主要技术数据
2、主要性能规范
|
型 号
|
公称压力
（MPa）
|
壳体试验压力（MPa）
|
液体密封试验
压力（MPa）
|
适用介质
|
适用温度
（℃）
|
|
Z673W-6
|
0.6
|
0.9
|
0.66
|
灰、渣、灰查混合物等
|
≤120
|
|
Z673F-10
|
1.0
|
1.5
|
1.1
|
≤100
|
|
Z673H-10
Z673H-10C
|
灰渣水混合物
|
≤200
|
|
≤300
|
|
Z673X-10
Z673X-10C
|
含尘气体、灰水混合物
|
≤100
|
|
Z673F-16
Z673H-16
Z673H-16C
|
1.6
|
2.4
|
1.76
|
灰渣水混合物
|
≤100
|
|
≤150
|
|
Z673X-16C
|
1.6
|
1.76
|
含尘气体、灰水混合物
|
≤100
|
设计制造采用标准：
阀门设计制造标准：JB／T8691
结构长度标准：GB／T12221．1989
法兰标准：GB/ 9113-2000
验试验标准：JB／T13927
可以根据用户的需要选择适应不同温度的密封材料。详见下表
|
阀座密封材料
|
推荐使用温度
℃
|
阀座密封材料
|
推荐使用温度
℃
|
|
名 称
|
代 号
|
名 称
|
代 号
|
|
聚四氟乙烯
|
F4
|
≤180
|
高强度石墨
|
M
|
≤200
|
|
聚三氟氯乙烯
|
F3
|
≤120
|
尼龙
|
N
|
≤80
|
|
聚偏氟乙烯
|
F2
|
≤100
|
硬质合金
|
Y
|
≤450
|
|
聚全氟乙炳烯
|
F46
|
≤150
|
金属硬密封
|
H
|
视所选材质定
|
|
可溶性聚四氟乙烯
|
FA
|
≤180
|
天然橡胶
|
X
|
≤80
|
|
聚炳烯（聚乙烯）
|
PP（PE）
|
≤100
|
氯丁橡胶
|
≤120
|
|
聚烯烃
|
PO
|
≤80
|
丁基橡胶
|
≤150
|
|
对位聚苯
|
PPL
|
≤260
|
丁腈橡胶
|
≤120
|
|
聚氯乙烯
|
PVC
|
≤55
|
硅橡胶
|
≤200
|
|
氟橡胶
|
FPM
|
≤180
|
三元乙丙
|
≤150
|

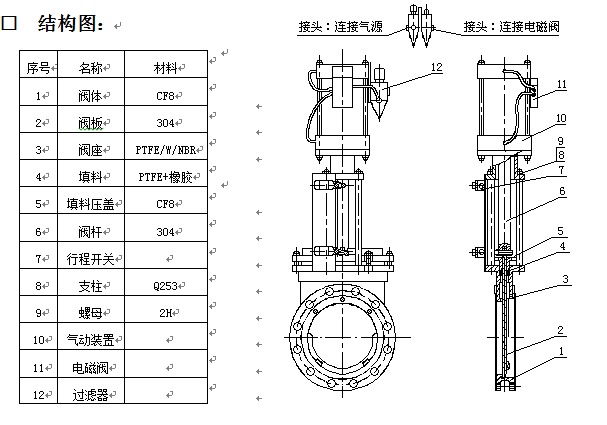

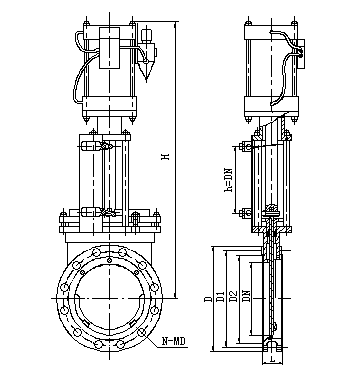

四、主要外形及连接尺寸
|
PN
|
DN
|
L
|
D
|
D1
|
D2
|
H
|
N-M
|
|
1.0
Mpa
|
50
|
43
|
160
|
125
|
100
|
335
|
4-M16
|
|
65
|
46
|
180
|
145
|
120
|
363
|
4-M16
|
|
80
|
46
|
195
|
160
|
l35
|
395
|
4-M16
|
|
100
|
52
|
215
|
180
|
155
|
465
|
8-M16
|
|
125
|
56
|
245
|
210
|
185
|
530
|
8-M16
|
|
150
|
56
|
280
|
240
|
210
|
630
|
8-M20
|
|
200
|
60
|
335
|
295
|
265
|
750
|
8-M20
|
|
250
|
68
|
390
|
350
|
320
|
900
|
12-M20
|
|
300
|
78
|
440
|
400
|
368
|
1120
|
12-M20
|
|
350
|
78
|
500
|
460
|
428
|
1260
|
16-M20
|
|
400
|
102
|
565
|
515
|
482
|
1450
|
16-M22
|
|
450
|
l14
|
615
|
565
|
532
|
1600
|
20-M22
|
|
500
|
127
|
670
|
620
|
585
|
1800
|
20-M22
|
|
600
|
154
|
780
|
725
|
685
|
2300
|
20-M27
|
|
700
|
165
|
895
|
840
|
800
|
2500
|
24-M27
|
|
800
|
190
|
lOl0
|
950
|
898
|
2800
|
24-M30
|
|
900
|
203
|
ll10
|
1050
|
1005
|
3100
|
28-M30
|
|
1000
|
216
|
1220
|
1160
|
1l 15
|
3400
|
28-M30
|
|
1200
|
254
|
1450
|
1380
|
1325
|
3600
|
32-M36
|
|
1.6
MPa
|
50
|
48
|
160
|
125
|
lOO
|
335
|
4-M16
|
|
65
|
48
|
185
|
145
|
120
|
363
|
4-M16
|
|
80
|
5l
|
200
|
160
|
135
|
395
|
8-M16
|
|
100
|
51
|
220
|
180
|
155
|
465
|
8-M16
|
|
125
|
57
|
250
|
210
|
185
|
530
|
8-M16
|
|
150
|
57
|
285
|
240
|
210
|
630
|
8-M20
|
|
200
|
70
|
340
|
295
|
265
|
750
|
12-M20
|
|
250
|
70
|
405
|
355
|
320
|
900
|
12-M22
|
|
300
|
76
|
460
|
410
|
375
|
1120
|
12-M22
|
|
350
|
76
|
520
|
470
|
435
|
1260
|
16-M22
|
|
400
|
89
|
580
|
525
|
485
|
1450
|
16-M27
|
|
450
|
89
|
640
|
585
|
545
|
1600
|
20-M27
|
|
500
|
l 14
|
715
|
650
|
609
|
1800
|
20-M30
|
|
600
|
114
|
840
|
770
|
720
|
2300
|
20-M36
|
|
700
|
127
|
910
|
840
|
788
|
2500
|
24-M36
|
|
800
|
127
|
1025
|
950
|
898
|
2800
|
24-M36
|
|
900
|
154
|
1125
|
1050
|
998
|
3100
|
28-M36
|
|
1000
|
165
|
1255
|
1170
|
lll0
|
3400
|
28-M42
|
|
1200
|
190
|
1485
|
1390
|
1325
|
3600
|
32-M48
|
五、使用和维护及故障排除方法
1、气动刀型闸阀的安装使用
(1)安装前须检查阀门腔内和密封面等部位，不允许有污物或砂粒附着；本类阀门在管道中一般应当水平安装。
(2)各连接部位螺栓,要求均匀拧紧；
(3)检查填料部位要求压紧，既保证填料的密封性，也要保证闸板开启灵活；
(4)用户在安装阀门前，必须校对阀门型号，连接尺寸及注意介质流向，保证与阀门要求一致性；
(5)用户在安装阀门时，必须预留阀门驱动的必要空间；
(6)驱动装置的接线须按线路图进行；
(7)气动刀型闸阀必须定期保养，不得随意碰撞及挤压，以免影响密封。
2、保养与维修
（1）要经常检查管道有没有铁锈、焊渣、脏物、尘士。
（2）电源绝对不能有故障。
（3）定期检修。
（4）长期停放时，接口都要用塑料塞堵上。
（5）当调节阀在使用中不能满足操作要求，或者经过一段长时期的运行为了预防事故发生而作定期检查时，先将阀从管线卸下，清洗、拆卸、更换元件，重新组装测试后重新安装。
3、故障与维修方法
|
故障
|
位置
|
原因
|
措施
|
|
泄漏
|
上漏
|
横向密封
|
预应力太小，工作压力大于调整
|
重调横向密封的预应力
|
|
松开调整钉背线2-3，在两侧均匀拧紧调整螺钉，利用感觉小心拧至密封，但不得拧的过紧重
|
|
重调横向密封的预应力
|
|
更换四氟条
|
|
使阀门牌开启位置，除去污垢屉后清洗闸板，薄薄地涂上一层油脂，开启几次后按1调整横向密封的预应力
|
|
长期使用后四氟条磨损
|
拆卸阀门，清洗闸板，装入新的横向密封
|
|
外漏
|
闸板前面
|
阀体上螺栓松动
|
在安装状态拧紧阀体上的螺栓，一般情况下拧紧螺纹一圈即可
|
|
阀体四周
|
阀体螺栓松动
|
首先将法兰与法兰间的连接螺栓拧紧，然后拧紧阀体上的螺圈
|
|
更换新的U型密封圈
|
|
内漏
|
边水孔周边
|
密封圈损坏，闸板上有污垢屉。
|
处理方法4、7或8种
|
|
操作力增大
|
横向密封
|
|
重新调整横向密封的预应力，使闸板位于两片阀体之间距离两侧阀体的闸板均匀
|
|
横向密封预应力太大（这种现象在工作压力较低时更为明显）。
|
松开横向密封的背母与调整螺丝，使闸板上下移动几次，然后按重调横向密封预紧力的方法调整
|
|
闸板
|
闸板一侧或两侧表面有污垢屉。
|
按4或5措施处理
|
|
阀杆与阀杆螺母
|
干磨擦行动
|
阀杆螺纹图油，并通过油咀嘴注油
|
|
操作位置
|
|
松开横向密封，一边升降阀门，一边用橡胶布头或类似工具轻轻叩打阀门
|
|
松开阀体螺栓
|
|
清洗闸板，涂油并按第（13）种处理
|
|
拆下阀门，清洗零件，更换已损坏零件
|
|
横向密封
|
拨动阀在正常4-5公斤压力难开难关时，先松开横向密封的背线和高速螺丝，在将气压提至7-8公斤，升降几次最后按相应方法调整横向密封
|
六、运输与贮存
1、储运前检查各种标志是否完整、齐全、清晰、包装箱是否整齐牢固，无破损伤裂，最后检查钉箱包扎的可靠性和安全性。
2、运输时应轻装轻卸，严禁抛滑和撞击。
七、装箱与检查
1、产品运输到达用户后打开包装箱，小心搬运，打开即可安装使用。
2、包装箱内应有产品使用说明书、产品合格证。
八、阀门订货需知
1.产品型号与名称；
2.公称通径DN（mm）；
3.公称压力；
4.连接方式及标准；
5.阀体材质；
6.密封材质；
7.介质种类和温度范围；
8.使用压力；
9.气源压力及控制方式；
10.其它特殊要求；
11.建议用户安装空气过滤器和减压阀
|
